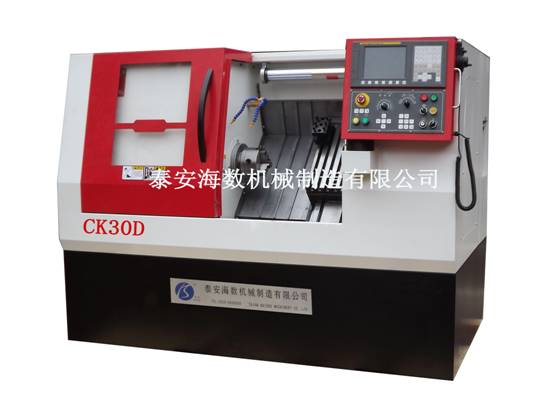

CK30D 斜床身数控车床
一、特点
1、45º斜式床身，双向线性导轨，精度高，尺寸稳定性好；
2、床脚整体结构一体化设计制造，床身床脚采用树脂砂铸造，时效处理，导轨采用超音频淬火后进行精密磨削加工,精度保持性较好；
3、整体式床脚具有很高的稳定性和刚性 ,整机刚性好；全封闭式防护结构,机床在防水,防油,防尘及安全性能方面大大优于同类产品；
4、独立主轴结构同时选配高精度P4级主轴轴承,主轴转速高,热变形小；
5、X向行程大（280 mm），选用刀排，工作效率高。
二、用途：本机床适用于精度和尺寸一致性要求较高的中小型盘类零件。
三、技术参数
|
项目 |
技术参数 |
|
床身上最大回转直径 |
f 300 mm |
|
滑板最大回转直径 |
f 120 mm |
|
X轴（横向）最大行程 |
280 mm |
|
Z轴（纵向）最大行程 |
320 mm |
|
导轨宽度 |
325mm |
|
主轴头型号 |
ISOA2-5 / MT5# |
|
主轴孔径（独立主轴） |
f41mm |
|
转速 |
5000r/m |
|
手动夹头尺寸 |
f160 mm |
|
刀架型式 |
刀排 |
|
刀具柄规格 |
20 mm×20 mm |
|
刀座中心高 |
61 mm |
|
主电机功率 |
4 kw |
|
X轴电机功率 |
5 Nm |
|
Z轴电机功率 |
7.5 Nm |
|
床脚至主轴中心高度 |
935 mm |
|
外型尺寸 mm |
1105×680×1194mm |
|
净重 |
1000 kg |
