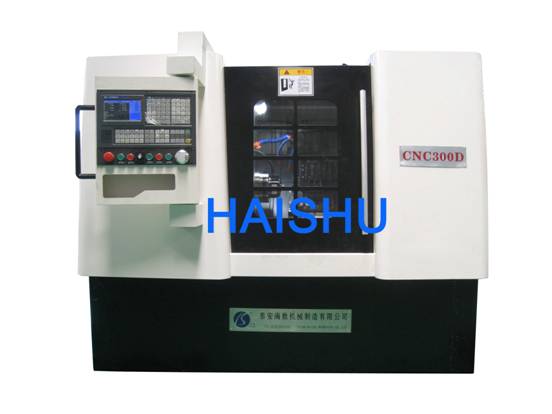

CNC300D 斜床身数控车铣钻复合机床
一、CNC300D斜床身数控车铣钻复合机床特点
1、45º斜式床身，双向线性导轨，中置丝杠，精度高，尺寸稳定性好；
2、床脚整体结构一体化设计制造，床身床脚采用树脂砂铸造，时效处理，导轨采用超音频淬火后进行精密磨削加工,精度保持性较好；
3、整体式床脚具有很高的稳定性和刚性 ,整机刚性好；全封闭式防护结构,机床在防水,防油,防尘及安全性能方面大大优于同类产品；
4、独立主轴结构同时选配高精度P4级主轴轴承,主轴转速高,热变形小；
5、X向行程大（280 mm），选用刀排，工作效率高。
二、CNC300D斜床身数控车铣钻复合机床用途
CNC300D斜床身数控车铣钻复合机床适用于精度和尺寸一致性要求较高的中小型盘类和短轴类零件。
三、CNC300D斜床身数控车铣钻复合机床技术参数
|
项目 |
参数 |
|
床身上最大回转直径 |
Φ300 mm |
|
滑板最大回转直径 |
Φ120 mm |
|
X轴（横向）最大行程 |
280 mm |
|
Z轴（纵向）最大行程 |
320 mm |
|
导轨宽度 |
325mm |
|
主轴头型号 |
ISOA2-5 / MT5 |
|
主轴孔径 |
Φ41mm |
|
转速 |
5000r/m |
|
卡盘尺寸 |
Φ160 mm（筒夹可选） |
|
刀架型式 |
排刀 |
|
刀具柄规格 |
20×20 mm |
|
刀座中心高 |
61 mm |
|
主电机功率 |
3.7 kw(伺服) |
|
X轴最大扭矩 |
5 Nm |
|
Z轴最 X-axis大扭矩 |
7.5 Nm |
|
床脚至主轴中心高度 |
935 mm |
|
动力头装夹刀具直径 |
Φ2～13mm |
|
动力头转速范围 |
3000～12000rpm |
|
动力头功率 |
1.5kw |
|
机床可装夹刀具数量 |
8 |
|
外型尺寸 |
2030×1626×1730mm |
|
净重 |
1500 kg |
